法兰间隙带压堵漏系统

一、应用介绍

     法兰间隙带压堵漏技术实施，是指一个大气压以上任意带着压力的法兰间隙，因腐蚀、穿孔、泡冒、垫片老化、滴漏或者人为损坏导致的泄漏，并在泄露介质处于带温、带压和向外喷射流动状态下，在泄漏部位采用不停输、不动火的方法迅速解决泄漏的难题的技术。施工过程不仅涉及不同工况的泄漏部位及千变万化的环境，还需针对具体条件，通过物理、化学、流体力学、材料力学、机械科学等学科知识的综合运用发挥技术效用。

     施工作业包括：泄漏部位现场勘测、泄漏缺陷尺寸测量，决定堵漏工法堵漏剂选用及操作技术运用。以针对泄漏部位实施快捷有效地再密封。专业带压堵漏工作者除应掌握相关理论知识和基本施工技术规范外，尚需要具备一定的堵漏施工技巧。现结合实际案例，介绍法兰密封施工方法。

二、法兰间隙堵漏方案介绍

   法兰间隙带压堵漏特点：

  （1）安全可靠，在易燃、易爆区域消除泄漏过程中补产生任何火花，最大限度的保证维修的安全性。

  （2）经济效益显著，消除泄漏时，不用停工停输进行高温、带压操作作业，始终不影响生产的正常运行，从而避免了停工停输维修处理所造成的经济损失，对石化产品产量和质量也不会有任何影响。

  （3）适用性强，不需要对泄漏做动火处理，即可进行带压堵漏作业，操作灵活、简便、快捷。

  （4）良好的拆卸性，不破坏设备或管道的原结构。

   技术参数：

   适用施堵压力：≤10MPa

   适合温度：-165~750℃

   胶棒本体注入寿命：15年不风化、软固化、纸凝结

   应用范围：各种强溶解性酸碱苯氨氯等化学品、气体、液体、油类

   施工时间：1~2小时（视实际工况及物件大小）

   适用领域：石油（油田、炼油）、化工（乙烯、氯碱等）、燃气（天然气、液化气、煤气、沼气等）、发电（热点火电、核电、 水电等）、冶金、储运、供水、供暖等企业。

三、安全措施准备与操作

带压堵漏是石油化工生产中的一项危险性大、但应用并不广泛的特殊作业。随着专用设备的研发 和安全操作技术的进步，带压堵漏的安全可靠性越来越高。只要能够制定科学详细的操作方案，并保证落实到位，做到带压堵漏的安全可靠是完全可以的。如此，就能用很低的成本，避免、减少生产中断的次数，大大消除在停产、开工过程中因生产大幅波动对安全生产构成的威胁，大大消除因停产造成的损失及巨额开、停工费用，无疑对企业的安全生产与经济效益是件一举两得的好事，应大力研究和推广应用。穿戴好防护服，防护面罩，防护手套等。

  （1）方案的确定：堵漏人员必须先到现场详细了解介质的性质，系统的温度和压力，以选择合适的堵漏胶。观察泄漏部位及现场情况，准确测量有关尺寸，以选择或设计制造夹具及堵漏方案。

  （2）夹具安装：在泄漏比较严重，作业空间狭小，高温高压、易燃易爆及有毒有害物质泄漏时，夹具的安装是很困难的。操作人员要穿戴防护用品，站在上风方向，必要时要用鼓风机或压缩空气把泄漏气体吹向一边。 安装时要避免机具的激烈敲击，绝对禁止出现火花。夹具上应预先接好注射接头，以方便堵漏胶的注射。

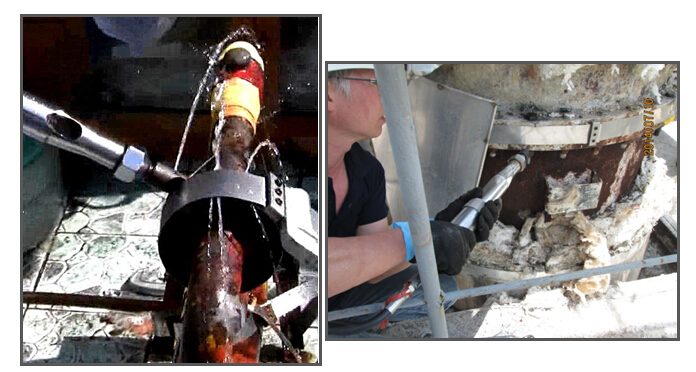

四、施工步骤

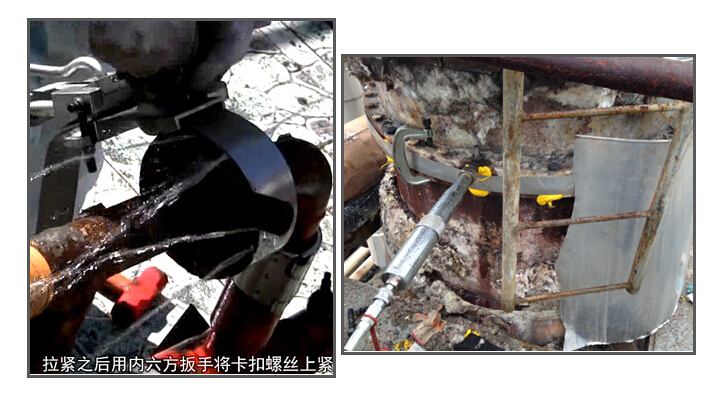

    1. 不锈钢带拉紧之后用六角扳手将卡扣螺丝上紧。

2. 将注胶枪头旋拧到丝杆注胶嘴上，将油管快接到枪头上。

      3. 把密封胶放进枪头里，手动泵开始打压。

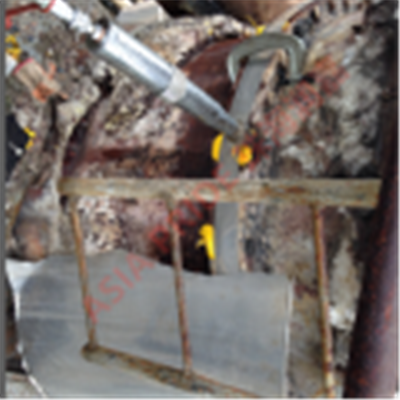

      4. 将堵漏胶注入法兰内，直到泄漏停止

五、常用工具

 - C型夹

    主要应用在带压更换法兰连接螺栓、带压拆卸盘法兰连接螺栓螺丝后加装丝杆注胶嘴、临时直接连接两法兰片。注意在拆卸法兰螺母前装上多用卡兰，如果压力大可多使用几个卡在不同部位。

    C型夹卡紧厚度如下

    大：卡紧厚度：≤100mm

    中：卡紧厚度：≤70mm

    小：卡紧厚度：≤50mm

    温度：700°

    压力：小于5MP

    部位：法兰

    介质：任意

    材质：任意

 - 丝杆注胶嘴

    法兰经常出现泄漏又不能停产,不停输带压直接堵漏是关键,常规使用的是根据法兰尺寸去找车床定做卡具再卡在泄漏法兰上然后注堵漏胶止漏,这样需要几天才能堵漏成功。
    最新方法：

    使用万能U型夹就简单了，可以将万能U型夹在任何规格的法兰上，然后用丝杆注胶嘴从法兰的连接螺丝上注堵漏胶，这样可以在几十分钟即可解决堵漏。

    整套法兰丝杆注胶嘴规格有：M12、M14、M16、M18、M20、M22、M24、M27、M30、M32、M34、M36等共12只。

-堵漏专用钢带

  堵漏专用超强度不锈钢带（其它尺寸需要订做）。

  30mm宽钢带
  1200X30X1.2mm;适合管径300mm内，压力3.0MPa，温度600℃。
  2400X30X1.2mm;适合管径650mm内，压力3.0MPa，温度600℃。
  3000X30X1.2mm;适合管径850mm内，压力3.0MPa，温度600℃。
  40mm宽钢带
  1200X40X1.2mm;适合管径300mm内，压力3.6MPa，温度600℃。
  2400X40X1.2mm;适合管径650mm内，压力3.6MPa，温度600℃。
  3000X40X1.2mm;适合管径850mm内，压力3.6MPa，温度600℃。
  60mm宽钢带
  1200X60X1.2mm;适合管径300mm内，压力5.5MPa，温度600℃。
  2400X60X1.2mm;适合管径650mm内，压力5.5MPa，温度600℃。
  3000X60X1.2mm;适合管径850mm内，压力5.5MPa，温度600℃。

- 带压堵漏胶棒

  颜色：棕色/黄色

  固化：热快固化(固后微膨胀)

  温度：50~890℃

  压力：≤70MPa

  规格：标准级,直径Ф20长度85mm

  流动：2级（企业堵漏产品标准Q/05082GBDDC规定：丝杆注胶嘴安装至法兰螺丝上用注胶枪向内注射胶棒，注射压力20MPa以内的为1级，20MPa以上的为2级，40MPa以上的为3级）

  堵漏介质：高温高压蒸汽、造纸烘缸、各类气体、液体、粉面、泡沫等所有介质，包括柴油、汽油、重油、轻质油、飞机油、苯、甲苯、二甲苯、氢氧化钠、氨水、漂白剂、硫酸、盐酸、硝酸、醋酸、氨、液氨、氯、液氮、硫酸、烧碱、盐水、苯；天然气、液化气、沼气、煤气、高温蒸汽、水暖、氯气、空气、氧气、氩气、光气、氮气、制冷剂等介质、油水气和各类化学品。

  胶棒本体注入寿命：15年不风化、软固化、纸凝结

- 手动紧带机

  优点:强度大,可以为泄漏压力6MPa以内的所有管道拉紧锁死钢带,操作方便快捷,一器多用。

  手动紧带机在带压堵漏抢险中可拉紧宽度小于60毫米的所有钢带。

- 手动高压注胶枪

  手动高压注胶枪是将手动的机械能转换为液体的压力能的一种小型液压泵站。在配套的油缸及专用工具的情况下，可以进行各种作业，例如：起重、弯形、调直、剪切、铆合、装配、拆卸及一些建筑施工、军事施工等。油泵的主要特点是：动力为手动，超高压、超小型，携带方便、操作简单、应用范围广。

六、油泵的性能与规格

七、工作原理：

   1.充液：油泵在开始工作时，油液被柱塞压入高低压单向阀通过单向进入油缸。当压力升到 1Mpa 时，则低压阀打开，低压油溢回储油管。

   2.升压：在上述的基础上，高压柱塞继续工作，压力逐渐升高，当压力超过额定压力 63Mpa ，则高压阀打开，高压油从高压阀溢回储油管，压力始终保持在 63Mpa 。高压阀就是安全阀。

   3.工作：过程中由于工作缸做功能量会减少，所以要随时摇动手柄，保持所需的工作压力，直至工作结束。

   4.卸载；油泵工作完毕，需要将压力减至为零，打开卸载阀，油液流回储油管，完成卸载工作。

充油、升压工作过程实际上是不可分割的，只摇动手柄就可完成三个过程。
